Što je medicinski senzor kisika

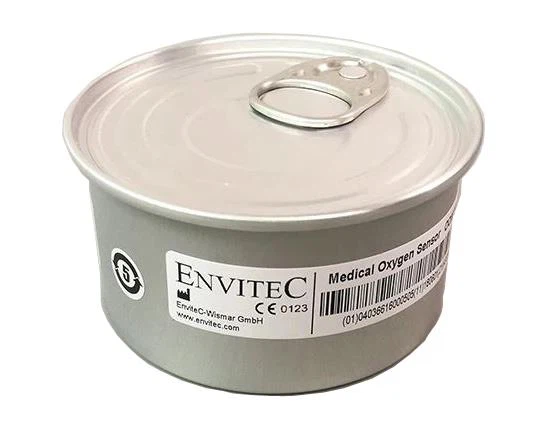

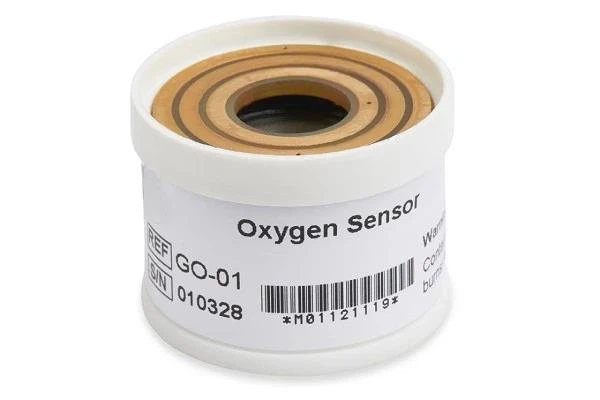

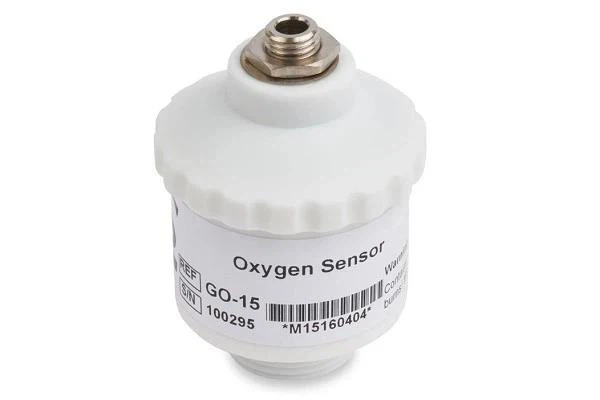

Galvanski medicinski senzori kiseonika poznati kao elektro-galvanske gorivne ćelije elektro-hemijski su uređaji koji se koriste za analizu i praćenje parcijalnog pritiska kisika u brojnim uređajima kao što su analizatori, aparati za anesteziju, ventilatori i inkubatori.

Galvanske ćelije sastoje se od katode, anode, membrane i elektrolita. Molekuli kiseonika ulaze u ćeliju kroz membranu, redukuju se na hidroksilne ione na katodi i difundiraju kroz elektrolit koji se oksidira na olovoj anodi.

Ovaj princip oksidacije olova opisuje se sljedećim:

Katodna reakcija: 02 + 2H20 + 4e - 4OH

Reakcija anode: 2Pb +4 OH - 2Pb0 +2H20 + 4e

Neto reakcija stanice: 2Pb + 02 = 2PbO

Struja koju generira ćelija proporcionalna je smanjenju kisika na katodi. Linearnost parcijalnog pritiska kisika održava se difuzijskom membranom koja ograničava količinu kisika koju katoda vidi. Brzina difuzije kisika također ovisi o temperaturi, a izlaz kontrolira otpornik za temperaturnu kompenzaciju poznat kao termistor.

Ovisno o zahtjevima instrumenta za primjenu, izlazi osjetnika za kisik su u mikroamperima, ili se pomoću otpornika opterećenja može generirati milivoltni izlaz.

Zbog činjenice da se olovna anoda na kraju značajno oksidira, izlaz će se smanjiti do tačke kada izlazni napon na parcijalni pritisak kisika više neće biti ravan i ćelija mora biti zamijenjena.
